Strumenti su misura

"È il risultato di un vero e proprio lavoro di squadra, in cui ogni feedback dai cantieri precedenti ha contribuito a ottimizzare la progettazione e i metodi di lavoro", sottolinea Florent Baulat, ingegnere capo per l'involucro interno e co-sviluppatore degli strumenti di casseratura.

I lavori sono attualmente in corso sul binario sud (canna destra della galleria), mentre il binario nord (canna sinistra della galleria) è ancora utilizzato per la logistica dei lavori di scavo della galleria, che proseguono in parallelo. In una fase successiva, tutte le attrezzature di casseratura saranno raddoppiate per continuare il rivestimento in entrambe le canne.

Una linea di produzione industriale meccanizzata

Gran parte di questa attrezzatura è meccanizzata. Le operazioni di sollevamento sono meccanizzate con argani e le attrezzature sono trasportate e immagazzinate su carriponte mobili, che ne facilitano lo spostamento lungo il percorso di costruzione. Questa organizzazione permette di localizzare con precisione le varie attività, di ridurre al minimo i rischi dovuti alla simultaneità dei lavori e di ottimizzare la sicurezza delle squadre. L'intero sistema funziona come una vera e propria linea di produzione industriale, adattata alle specifiche esigenze logistiche di un cantiere sotterraneo su larga scala.

Controlli di qualità rigorosi

"Ogni fase è soggetta a severi controlli di qualità, fondamentali per garantire una durata ottimale della struttura", spiega Florent Baulat. "Vengono effettuati controlli rigorosi in ogni fase, sia in termini di dimensioni e quantità che di metodi di lavoro ed esecuzione. In totale, solo per il rivestimento finale della nostra sezione saranno necessari quasi 175.000 metri cubi di calcestruzzo, che corrispondono a una lunghezza di 5.680 metri".

Diamo uno sguardo alle strutture più importanti lungo il percorso dall'ingresso della galleria.

Il carrello per casseforme a volta

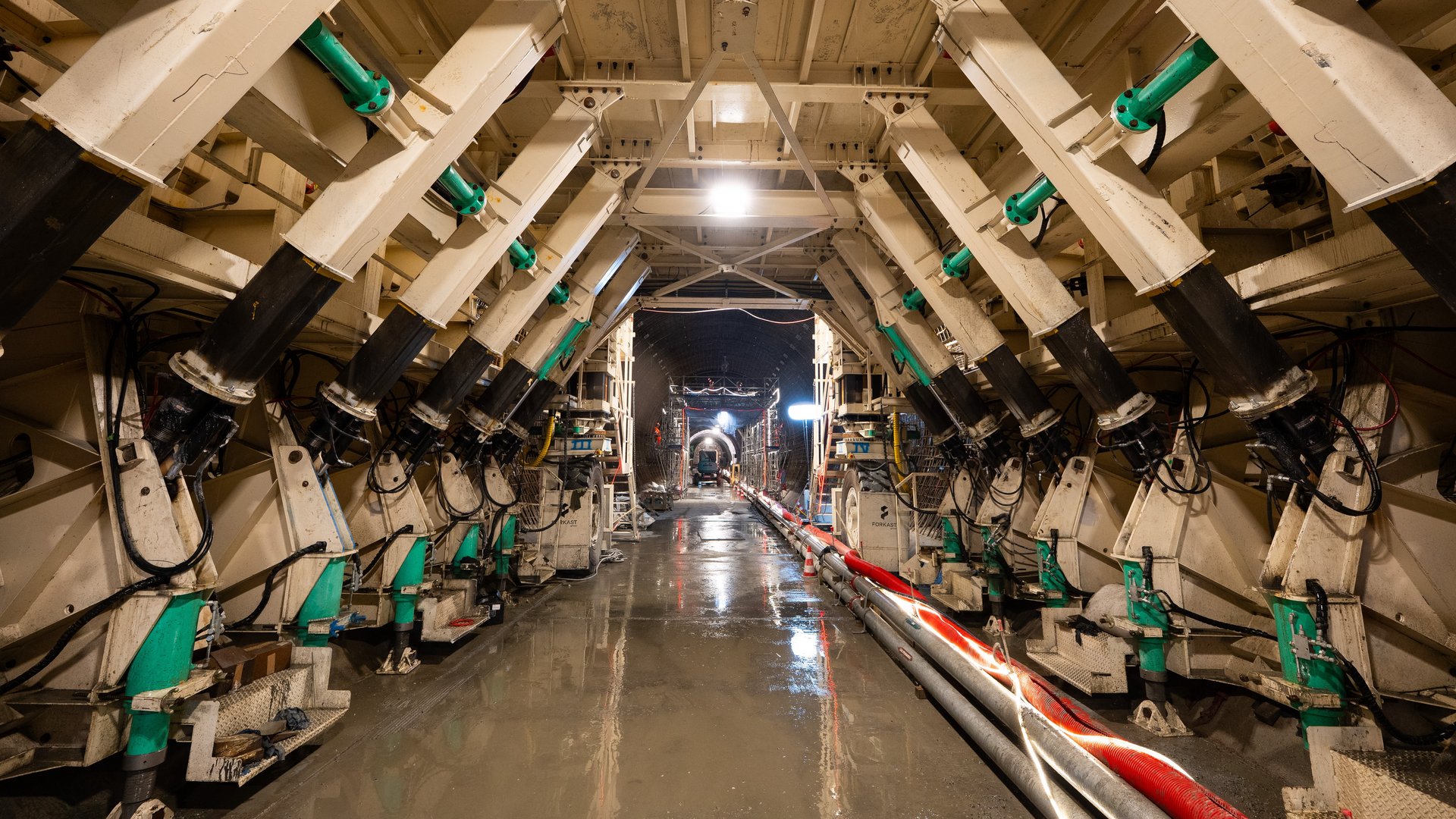

Il carrello per casseforme per volte, progettato e prodotto in Francia, pesa quasi 100 tonnellate e consente di gettare in opera volte di spessore compreso tra 50 e 140 cm. In poche ore è possibile gettare fino a 200 m³ di calcestruzzo, che corrispondono a un blocco di dieci metri di lunghezza di una galleria completamente rivestita.

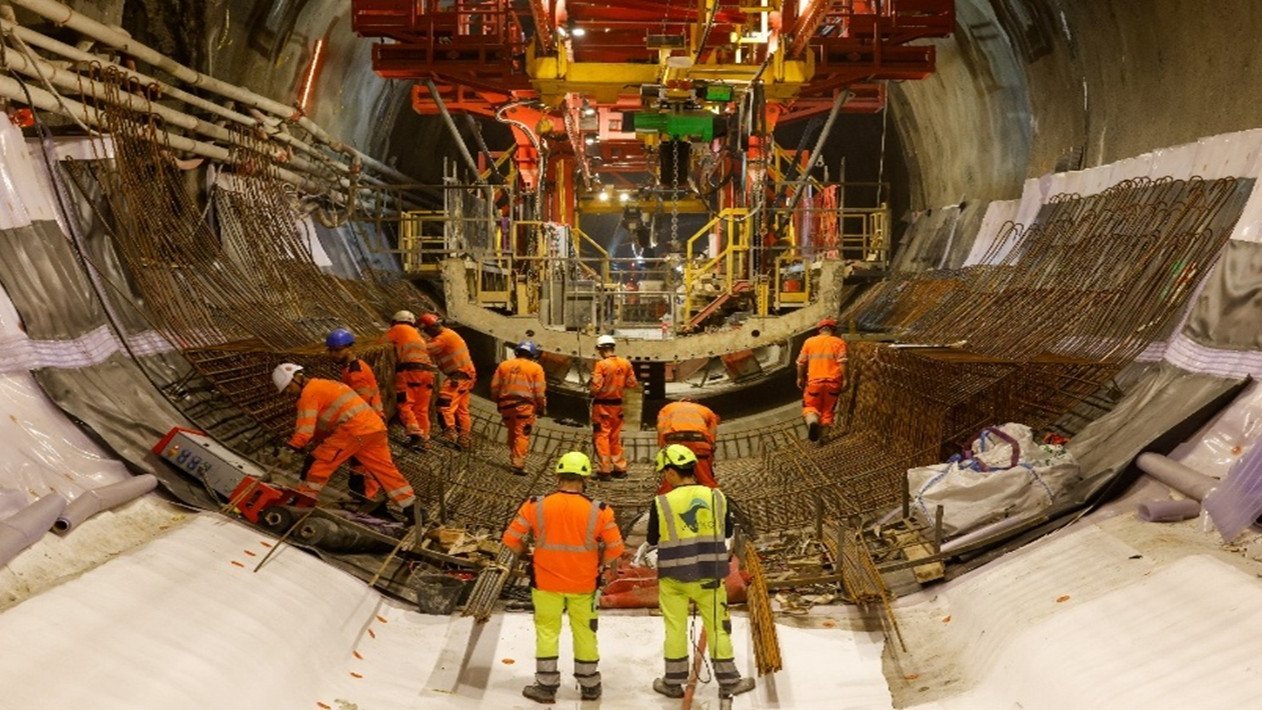

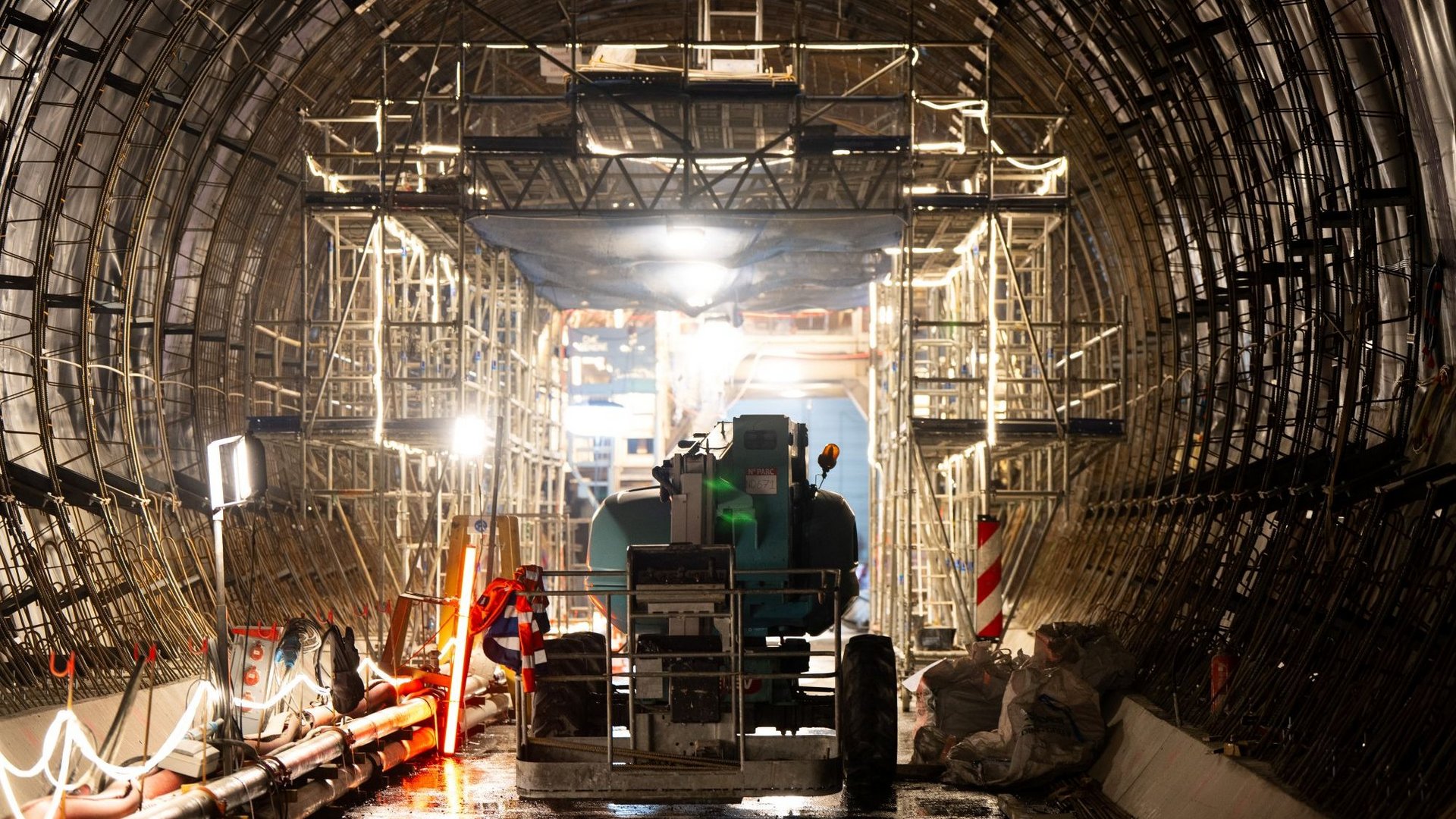

Con l'aiuto del portale di rinforzo, i nostri dipendenti installano circa 10 tonnellate di armatura in acciaio, consentendo di rinforzare la galleria per 10 metri lineari. Questo processo impegnativo richiede un lavoro meticoloso: l'armatura in acciaio viene posizionata e legata interamente a mano.

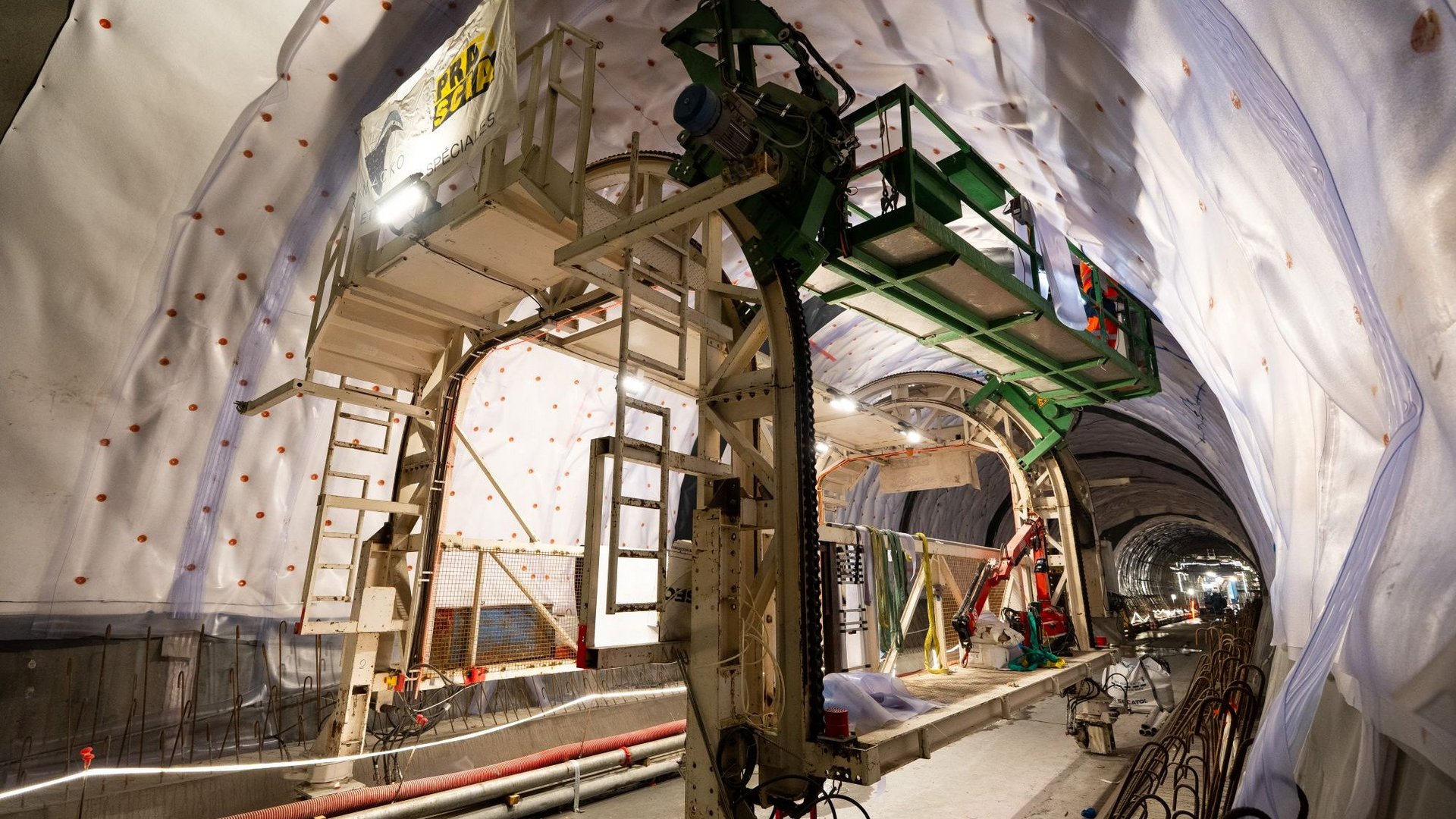

Questo portale è meccanizzato e consente di posare in particolare la membrana impermeabilizzante in PVC. Questa membrana garantisce la longevità della struttura.

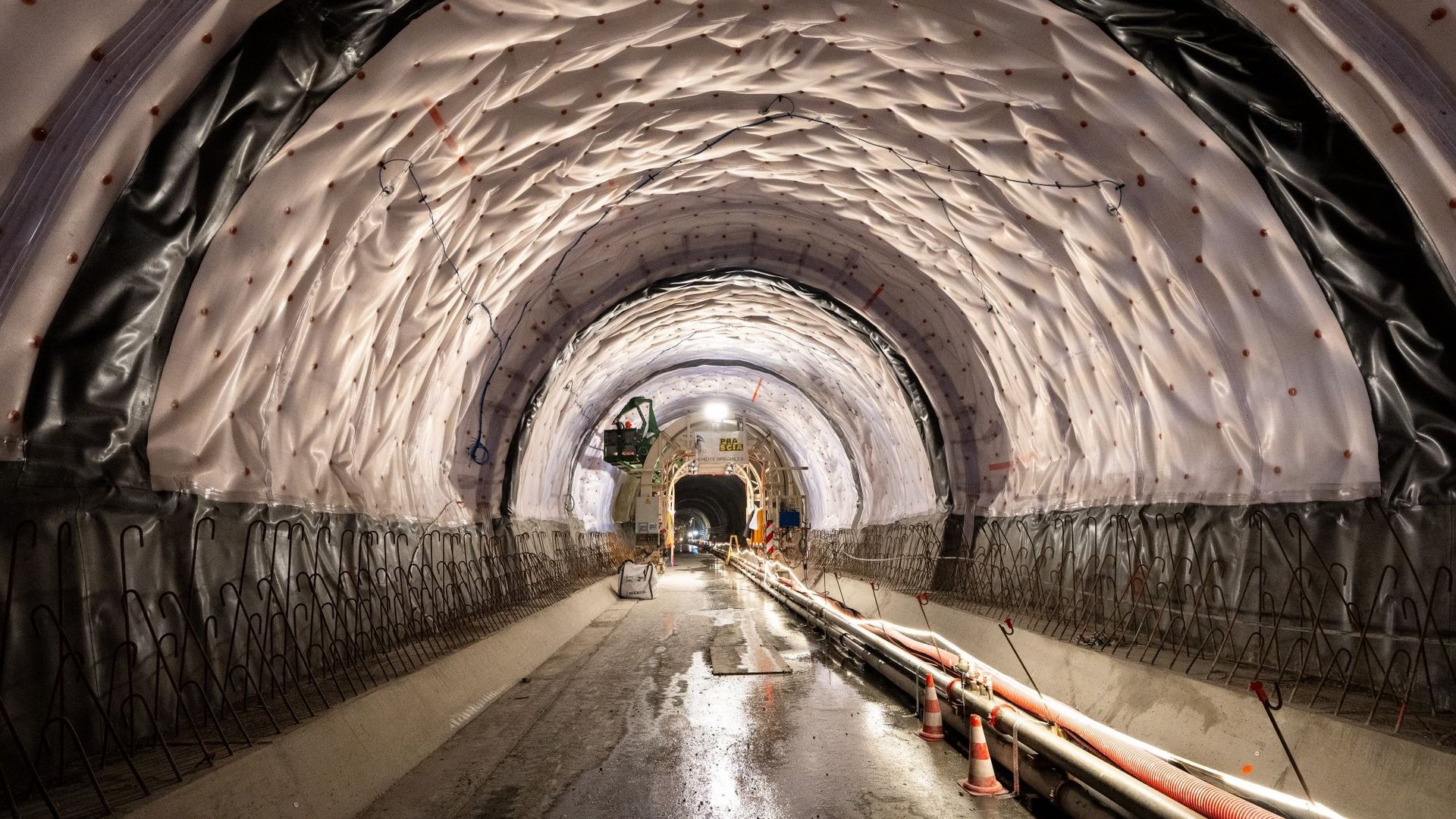

Il sistema di impermeabilizzazione è composto da tre strati: un primo strato di geotessile che protegge la membrana in PVC, seguito da un ulteriore strato protettivo in PVC all'interno per proteggere la membrana nelle zone rinforzate. Si tratta di un lavoro preciso che combina processi di saldatura automatici e manuali e che deve rispettare le temperature di fusione precisamente definite nelle specifiche di installazione.

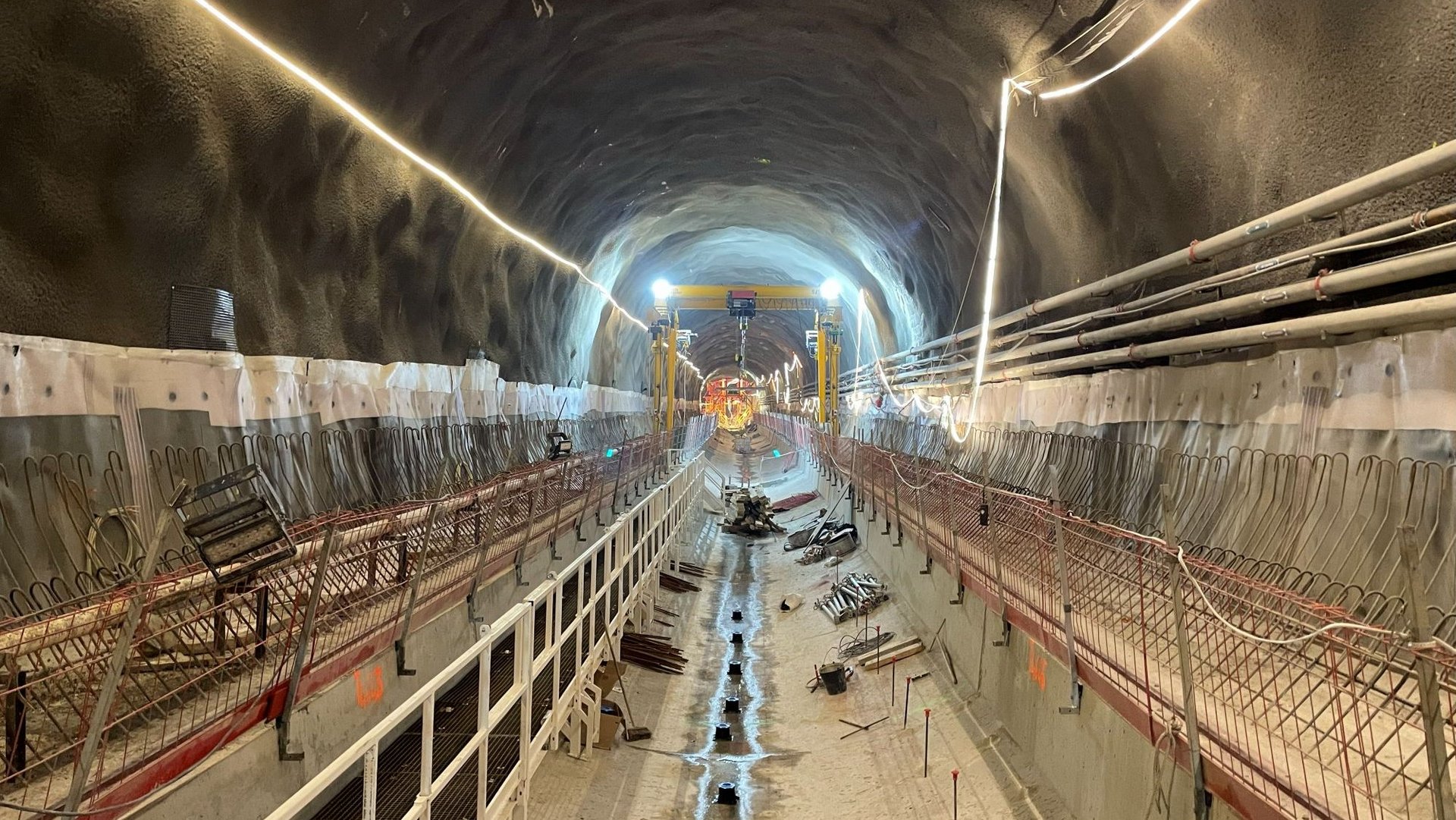

La gru a cavalletto "gialla" è uno strumento speciale per la movimentazione di componenti di grandi dimensioni, come tubi del peso di quasi 400 kg o pozzetti di calcestruzzo fino a una tonnellata. Questi elementi vengono utilizzati per raccogliere acqua e sostanze pericolose durante le operazioni di scavo delle gallerie. Dopo l'installazione e il fissaggio, si procede alla posa del calcestruzzo di riempimento.

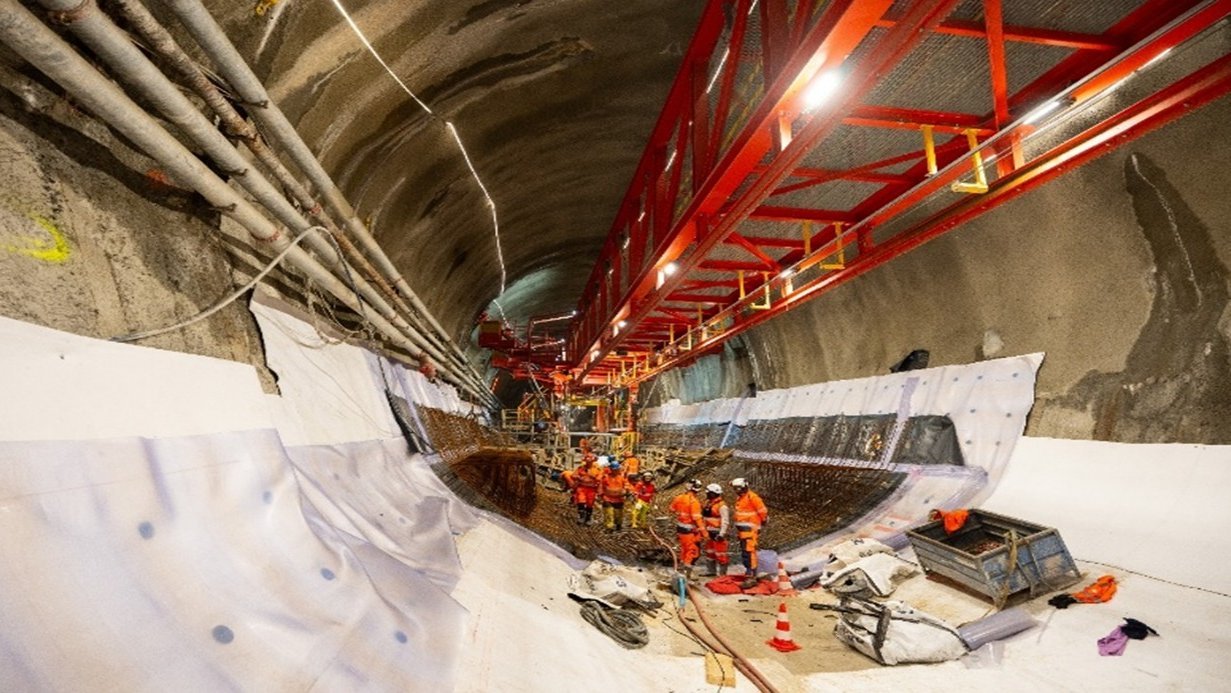

Il primo dispositivo del processo è il carrello dello stampo rovesciato, responsabile della creazione del pavimento della galleria (gomma). Consente di sigillare, rinforzare e cementare. Comprende diverse attrezzature, tra cui i paranchi per il trasporto del materiale e due passerelle telescopiche rimovibili che consentono di posare l'impermeabilizzazione alla base della volta. Lo stampo supporta anche il rivestimento della base della volta. Quando si versano 80 m³ per un elemento invertito, lo strumento si fa carico del galleggiamento e si sostiene con diverse tonnellate sul soffitto della galleria (foto: supporti).
